Untertischgehrungssäge LS 300 M
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
für Aluminium und Kunststoffe Handbedienung - für den universellen Einsatz in Werkstätten und auf Baustellen - Vertikale Materialspannung von oben - Spannung des Materials rechts und links des Sägeblattes - Material-Schnellpanneinrichtung durch Exzenter - Gehrungseinstellung rechts und links bis 45 Grad - manueller Sägeblattvorschub Tragegriffe für den mobilen Einsatz inkl. leichtem Längenanschlag 500 mm inkl. manueller Sprüheinrichtung Sägeblattdrehzahl 3000 U/min max. Sägeblattdurchmesser 300 mm Technische Daten
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Leichtmetallkreissägemaschine LS 500 U
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
zum halbautomatischen Sägen von Aluminium-Profilen und Kunststoffen Sägeblattdrehzahl 3000 U/min max. Sägeblattdurchmesser 500 mm stufenlos regelbare Vorschubgeschwindigkeit des Sägeaggregates - Gehrungseinstellung: recht/links 90 Grad - 30 Grad spitzer Winkel - Festanschläge 45 Grad rechts / 45 Grad links Abblaspistole inkl. pneumatischem Sägeblattvorschub mit Öldämpfung inkl. 2 vertikalen pneumatischen Spanneinrichtungen inkl. Sicherheitsschutzhaube und Zweihandsteuerung inkl. Späneschublade im Untergestell inkl. Nebelsprüheinrichtung notwendiger Luftanschluss mind. 6 bar Technische Daten
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Leichtmetallkreissägeautomat LS 500 VA
|
|||||||||||||||||||||||||||||||||||||||||
|
zum vollautomatischen Sägen von Aluminium-Hohlprofilen und Kunststoffen nur für 90 Grad Schnitte ausgelegt
kurze Reststücklänge Sägeblattdrehzahl 3000 U/min max. Sägeblattdurchmesser 500 mm Vorschub des Materials über Vorschubzange, - Einfachhub 500 mm mit 2-fach-Reversierungseinrichtung (max. Hub 1000 mm) einfaches Wechseln des Sägeblattes von der Bedienseite inkl. jeweils einer horizontalen und vertikalen Spanneinrichtung rechts und links vom Sägeblatt inkl. stufenlos regelbarem Sägeblattvorschub über Ölregulierventil inkl. Schnitthöhenbegrenzung inkl. stufenlos regelbarer Materialvorschubgeschwindigkeit über Ölregulierventil inkl. Sicherheitshaube inkl. Zweihandsteuerung fü Einzelschnitte inkl. Nebelsprüheinrichtung notwendiger Luftanschluss mind. 6 bar Technische Daten
|
 |
||||||||||||||||||||||||||||||||||||||||
|

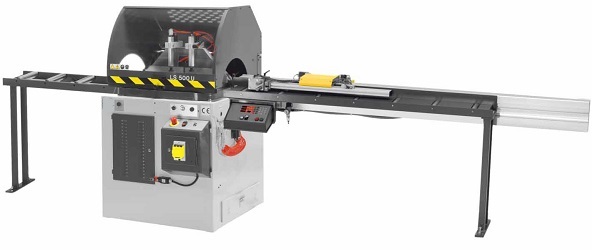

Leichtmetallkreissägemaschine LS 500 U PDG
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||
|
inkl. Pushereinheit mit Serien-Greifer PDG zum Sägen von Aluminium-Profilen und Kunststoffen Sägeblattdrehzahl 3000 U/min max. Sägeblattdurchmesser 500 mm stufenlos regelbare Vorschubgeschwindigkeit des Sägeaggregates - Gehrungseinstellung: recht/links 90 Grad - 30 Grad spitzer Winkel - Festanschläge 45 Grad rechts / 45 Grad links Abblaspistole inkl. pneumatischem Sägeblattvorschub mit Öldämpfung inkl. 2 vertikalen pneumatischen Spanneinrichtungen inkl. Sicherheitsschutzhaube und Zweihandsteuerung inkl. Späneschublade im Untergestell inkl. Nebelsprüheinrichtung notwendiger Luftanschluss mind. 6 bar Technische Daten
|
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Pushereinheit mit Serien-Greifer PDG
|
|
|
inkl. Rollenbahn, Rollenbahnbreite 360 mm, Messlänge 6000 mm inkl. 6000-mm-Rollenbahn, Rollenbahnbreite 360 mm, abfuhrseitig
Produktbeschreibung Das Pushersystem dient zur rationellen Fertigung sowohl bei Einzel- als auch bei Serienschnitten. Bei Einzelschnitten wird es wie ein automatisches verfahrbares Längenmesssystem eingesetzt. Bei Serienschnitten arbeitet das System wie eine Vorschubeinheit und ermöglicht dadurch einen automatischen Arbeitsablauf.
Funktionsbeschreibung 1. Maße und Stückzahlen eingeben (das Maß wird automatisch als Kettenmaß erfasst) 2. Material einlegen und mit dem pneumatischen Greifer über Handventil spannen 3. Material durch Knopfdruck über das Sägeblatt hinweg zum Kopfschnitt verfahren 4. automatischen Zyklus durch Knopfdruck starten a) Kopfschnitt b) nach dem Schnitt, Verfahren des Materials auf Gutteilmaß c) 1. Gutteilschnitt d) Zyklus wie b) c), bis die vorgewählte Stückzahl erreicht ist e) nach dem letzten Schnitt kann der automatische Rücklauf des Vorschubschlittens auf die Ausgangsposition vorgewählt werden
Pusherbeschreibung - Pneumatische Greiferzange zum sicheren Positionieren des Profils - Maximale Profilstablänge 6000 mm - Max. Stangengewicht 200 kg pro Meter (Standard) - Austransport der gesägten Teile über Rollenbahn - Vorschubgeschwindigkeit 0,3 m/Sek. - Positioniergenauigkeit +/- 0,1 mm pro Meter - Laufwagen 10-fach kugelgelagert - Maßfehlerkompensation - 3000 Speichermöglichkeiten - Stabile Pneumatikklemmung - Wartungsarm - Durch ein Aluminiumträgerprofil wird der Laufwagen und die Führung vor Verschmutzung (Späne etc.) geschützt - Antriebsunabhängiges Messsystem - Robuster, verschleißarmer Direktantrieb des Laufwagens
Optionen: - Zwei- oder Mehrstabbearbeitung mit Sondereinrichtung möglich - An das Profil angepasste Greiferzangen - Schnittstelle RS 232 |
|
|
Änderungen vorbehalten. |
