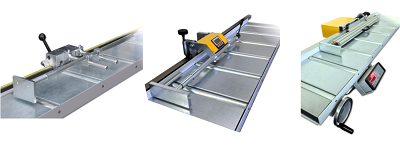

Manuelle Längenanschläge
|
|
|
Manuelle Längenanschläge eignen sich als preiswerte Lösung mit einfacher Bedienung um die Produktivität Ihrer Fertigung zu verbessern. Wir liefern eine große Modellvielfalt, je nach gewünschtem Komfort und den entsprechenden Einsatzbedingungen. Vom einfachen, preiswerten, handgeführten Messanschlag, bis zum hochwertig, stabilen Anschlagsystem mit Handradantrieb, findet jeder Anwender das passende Modell. Dazu sind eine Vielzahl von Material-Rollenbahnen auch mit motorischem Antrieb erhältlich. Die Qualität und Stabilität unserer Systeme entsprechen den hohen Anforderungen im Handwerk, sowie der industriellen Fertigung. |
|
|
|
|
Manueller Längenanschlag MD-50 m Messlineal
|
|
|
Mit unserem manuellen Längenanschlag MD-50m bieten wir Ihnen einen preiswerten Längenanschlag mit einfachster Bedienbarkeit an, um die Produktivität und Qualität Ihrer Fertigung zu erhöhen. Er wird schnell vom Benutzer in Position gebracht und mittels Handhebel dort sicher geklemmt. Die Längenmaßabnahme erfolgt über ein gut ablesbares Maßband mit mm Teilung und Nonius. Bereits vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen, Aluminium, Kunststoff und Holz Anschlagskraft: bis 50 kg Manuelle Längenpositionierung Mehrfach kugelgelagerter Laufwagen Manuelle Anschlagklemmung über Handhebel Manuelles Arm heben und senken Messschiene mit Maßband und Ablesenonius (Auflösung 0,10 mm) Ablesung über Nonius (Auflösung max. 0,1 mm) Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-150 und RD-200
|
|
|
Manueller Längenanschlag MD-100 m Messlineal
|
|
|
Der robuste manuelle Längenanschlag MD-100 m ermöglicht die Produktivität und Qualität Ihrer Fertigung effizient zu steigern. Der Bediener kann den Laufwagen schnell und genau in die gewünschte Position bringen. Das speziell entwickelte Klemmsystem gibt dem Laufwagen eine sehr hohe Haltekraft. Die Längenmaßabnahme erfolgt über ein gut ablesbares Maßband mit mm Teilung. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 100 kg Mehrfach kugelgelagerter Laufwagen Leichtgängig für schnelle und präzise Längenpositionierung Manuelle Anschlagklemmung über großen verstellbaren Handknauf Speziell entwickeltes Klemmsystem mit sehr hoher Haltekraft Manuelles Arm heben und senken Messschiene mit Maßband und Ablesenonius (Auflösung 0,10 mm) Inkl. manuellem Arm-Rückzug (5 mm) Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-200, RD-250 und RD-500
|
|
|
Manueller Längenanschlag MD-50 d Digital
|
|
|
Mit unserem manuellen Längenanschlag MD-50 d bieten wir Ihnen einen preiswerten Längenanschlag mit einfachster Bedienbarkeit an, um die Produktivität und Qualität Ihrer Fertigung zu erhöhen. Er wird schnell vom Benutzer in Position gebracht und mittels Handhebel dort sicher geklemmt. Die Längenmaßabnahme erfolgt über eine gut ablesbare digitale Anzeige am Laufwagen. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen, Aluminium, Kunststoff und Holz Anschlagskraft: bis 50 kg Manuelle Längenpositionierung Mehrfach kugelgelagerter Laufwagen Manuelle Anschlagklemmung über Handhebel Digitale Posistionsanzeige mit einer Auflösung von 0,1 mm Manuelles Arm heben und senken Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-150 und RD-200
|
|
|
Manueller Längenanschlag MD-100 d Digital
|
|
|
Der robuste manuelle Längenanschlag MD-100 d ermöglicht die Produktivität und Qualität Ihrer Fertigung effizient zu steigern. Der Bediener kann den Laufwagen schnell und genau in die gewünschte Position bringen. Das speziell entwickelte Klemmsystem gibt dem Laufwagen eine sehr hohe Haltekraft. Die Längenmaßabnahme erfolgt über eine gut ablesbare digitale Anzeige am Laufwagen. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 100 kg Mehrfach kugelgelagerter Laufwagen Leichtgängig für schnelle und präzise Längenpositionierung Manuelle Anschlagklemmung über großen verstellbaren Handknauf Speziell entwickeltes Klemmsystem mit sehr hoher Haltekraft Manuelles Arm heben und senken Digitale Positionsanzeige mit einer Auflösung von 0,1 mm Inkl. manuellem Arm-Rückzug (5 mm) Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-200, RD-250 und RD-500
|
|
|
Manueller Längenanschlag MD-200 d Digital
|
|
|
Der sehr schwere 12-fach kugelgelagerte Längenanschlag MD-200 d ermöglicht Ihnen eine sehr robuste Lösung zur Produktions- und Qualitätssteigerung Ihrer Fertigung. Der Bediener kann den Laufwagen schnell und genau in die gewünschte Position bringen. Eine Feinjustierung erlaubt genaueste Positionierung. Durch eine spezielle Kniehebelbremse erreicht der Laufwagen eine extrem hohe Haltekraft. Die Längenmaßabnahme erfolgt über eine gut ablesbare digitale Anzeige am Laufwagen. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 200 kg Mehrfach kugelgelagerter Laufwagen Leichtgängig für schnelle und präzise Längenpositionierung Digitale Positionsanzeige mit einer Auflösung von 0,1 mm Feineinstellung über ein großes Handrad für exakte Positionierung Manuelle Anschlagklemmung über Kniehebel Klemmsystem mit extrem hoher Haltekraft Manuelles Arm heben und senken Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-250 und RD-500
|
|
|
Manueller Längenanschlag MD-500 d Digital
|
|
|
Der manuelle Längenanschlag MD-500 d mit digitaler Positionsanzeige bietet eine wirtschaftliche und äußerst robuste Lösung zur Produktions- und Qualitätssteigerung Ihrer Fertigung. Der MD-500 d ist für sicheres Positionieren schwerster Lasten ausgelegt. Der 12-fach kugelgelagerte Laufwagen kann schnell und genau vom Bediener auf die gewünschte Position verschoben werden. Geklemmt wird er dort mit sehr hoher Haltekraft über eine pneumatische Bremse. Über einen Bedienhebel kann der Arm pneumatisch angehoben bzw. abgesenkt werden. Die Qualität und Stabilität dieses Anschlags entsprechen den hohen Anforderungen im Handwerk und der industriellen Fertigung. Anschläge in dieser Größenordnung werden gerne mit angetriebenen / motorisierten Rollenbahnen verwendet. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 500 kg Präzisionslaufwagen, mehrfach kugelgelagert Manuelles Anschlagsystem Digitale Positionsanzeige mit einer Auflösung von 0,1 mm Pneumatisches Klemmsystem mit extrem hoher Haltekraft Feineinstellung über ein großes Handrad für exakte Positionierung Standard Messlängen: 1 m bis 12 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,5 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Pneumatisches Arm Heben / Senken - Passende Rollenbahnen: RD-200 (407 mm Rollen) und RD-500
|
|
|
Manueller Längenanschlag MD-50 h Handrad
|
|
|
Der manuelle Längenanschlag MD-50 h mit digitaler Anzeige und Handradantrieb bietet eine wirtschaftliche Lösung zur Produktions- und Qualitätssteigerung Ihrer Fertigung. Der Bediener kann den 8-fach kugelgelagerten Laufwagen mittels Handrad schnell und präzise auf die gewünschte Position verfahren. Geklemmt wird er dort mit hoher Haltekraft über eine pneumatische Bremse. Die Qualität und Stabilität dieses Anschlages entsprechen den hohen Anforderungen im Handwerk, sowie der industriellen Fertigung. Die Längenanschläge mit Handrad werden nur in Kombination mit Rollenbahn verkauft, da sich diese nur bedingt an bereits vorhandene Rollenbahnen bzw. Rollenbahnen von anderen Herstellern anbauen lassen. Aus Sicherheitsgründen müssen die Rollenbahnen mit Einlegeblechen ausgestattet sein. Handradantrieb für den Laufwagen Anschlagskraft: bis 50 kg Pneumatische Anschlagsklemmung mit hoher Haltekraft Digitale Istwert Längenmaßanzeige im Arbeitsbereich Direkte Wegmessung über Sensor / Magnetband Laufwagen mehrfach kugelgelagert Kabelkette mit Stahl Ablagerinne Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,3 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Passende Rollenbahnen: RD-150 und RD-200 Bilder folgen
|
|
|
Manueller Längenanschlag MD-100 h Handrad
|
|
|
Der manuelle Längenanschlag mit Handrad und elektronischer Maßanzeige MD-100 h ist ideal bei sich häufig wechselnden Abschnittslängen und zum Anschlagen von langen Materialien. Er ermöglicht eine schnelle und präzise Bewegung des Laufwagens durch eine Handkurbel. Die Längenanschläge mit Handrad werden nur in Kombination mit Rollenbahn verkauft, da sich diese nur bedingt an bereits vorhandene Rollenbahnen bzw. Rollenbahnen von anderen Herstellern anbauen lassen. Aus Sicherheitsgründen müssen die Rollenbahnen mit Einlegeblechen ausgestattet sein. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 100 kg Handradantrieb für den Laufwagen Pneumatische Anschlagsklemmung mit hoher Haltekraft Digitale Istwert Längenmaßanzeige im Arbeitsbereich Direkte Wegmessung über Sensor / Magnetband Steuerung mit Maßfehlerkompensation Laufwagen mehrfach kugelgelagert Manuelles Arm heben und senken Kabelkette mit Stahl Ablagerinne Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,5 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Anschlagarm mit Federdämpfung oder - Pneumatischer Armrückzug 50 mm - Pneumatisches Arm Heben / Senken - Passende Rollenbahnen: RD-200, RD-250 und RD-500 Bilder folgen
|
|
|
Manueller Längenanschlag MD-200 h Handrad
|
|
|
Der manuelle Längenanschlag MD-200 h mit Handrad und elektronischer Maßanzeige ist ideal bei sich häufig wechselnden Abschnittslängen und zum Anschlagen von langen Materialien. Er ermöglicht eine schnelle und präzise Bewegung des Laufwagens durch eine Handkurbel. Die Längenanschläge mit Handrad werden nur in Kombination mit Rollenbahn verkauft, da sich diese nur bedingt an bereits vorhandene Rollenbahnen bzw. Rollenbahnen von anderen Herstellern anbauen lassen. Aus Sicherheitsgründen müssen die Rollenbahnen mit Einlegeblechen ausgestattet sein. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 200 kg Laufwagen mehrfach kugelgelagert Digitale Istwert Längenmaßanzeige im Arbeitsbereich Stückzähler für Anzahl der getätigten Stücke / Schnitte Direkte Wegmessung über Sensor / Magnetband Pneumatische Anschlagsklemmung mit hoher Haltekraft Armrückzug mit Aufschlagdämpfung über Pneumatikzylinder Manuelles Arm heben und senken Kabelkette mit Stahl Ablagerinne Standard Messlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,5 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Pneumatisches Arm Heben / Senken - Passende Rollenbahnen: RD-200, RD-250 und RD-500 Bilder folgen
|
|
|
Manueller Längenanschlag MD-500 h Handrad
|
|
|
Der manuelle Längenanschlag MD-500 h mit digitaler Anzeige und Handradantrieb bietet eine wirtschaftliche Lösung zur Produtkions- und Qualitätssteigerung Ihrer Fertigung. Der MD-500 h ist für sicheres Positionieren sehr schwerer Lasten ausgelegt. Der Bediener kann den Laufwagen mittels Handrad schnell und präzise auf die gewünschte Position verfahren. Geklemmt wird er dort mit hoher Haltekraft über eine pneumatische Bremse. Über Bedientasten kann der Arm pneumatisch angehoben bzw. abgesenkt werden. Die Qualität und Stabilität dieses Anschlages entsprechen den hohen Anforderungen im Handwerk, sowie der industriellen Fertigung. Anschläge in dieser Größenordnung werden gerne mit angetriebenen / motorisierten Rollenbahnen verwendet. Die Längenanschläge mit Handrad werden nur in Kombination mit Rollenbahn verkauft, da sich diese nur bedingt an bereits vorhandene Rollenbahnen bzw. Rollenbahnen von anderen Herstellern anbauen lassen. Aus Sicherheitsgründen müssen die Rollenbahnen mit Einlegeblechen ausgestattet sein. Geeignet zum Anschlagen von Stahlprofilen und Vollmaterialien Anschlagskraft: bis 500 kg Laufwagen mehrfach kugelgelagert Großflächige digitale Anzeige im Arbeitsbereich für Istwert und Anzahl der getätigten Schnitte Direkte Wegmessung über Drehgeber / Zahnstange Pneumatische Anschlagsklemmung mit hoher Haltekraft Pneumatischer Armrückzug Standard Messlängen: 1 m bis 12 m, maximal bis 20 m Gesamtlänge des Systems = Messlänge + 0,6 m Links- oder Rechtsausführung erhältlich Montageschrauben Lieferbare Optionen/Zubehör: - Pneumatisches Arm Heben / Senken - Winkelverrechnung bei Gehrungsschnitten - Passende Rollenbahnen: RD-200 (407 mm Rollen) und RD-500 Bilder folgen
|
|
|
Änderungen vorbehalten. |
