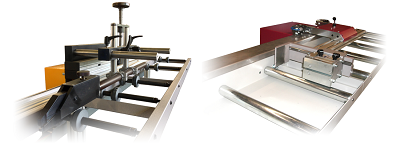

NC-Positioniersysteme
|
|
|
Unsere NC-Positioniersysteme eignen sich als professionelle Lösung um halbautomatische Werkzeugmaschinen Ihrer Fertigung zu vollautomatischen Fertigungsanlagen auszubauen. Diese Systeme ermöglichen beim Anbau an Säge-, Bohr-, Stanz-, Fräs-, Schweißmaschinen etc. einen vollautomatischen Bearbeitungsablauf. Eine moderne NC-Steuerung lässt sich mit Absolut- und Kettenmaßen auf einfachste Weise programmieren. Je nach Anwendungsfall setzen wir zur Materialklemmung horizontale oder vielfach verstellbare vertikale Greifersysteme ein. Durch einen Umschalter an der Steuerung und Schließen der Greiferzange, lässt sich das Positioniersystem im manuellen Betrieb ebenfalls als Längenanschlag einsetzen. Für Kleinserien ist somit ein halbaumatischer Betrieb möglich. Es sind sind viele Modellvarianten lieferbar. Damit decken wir schon mit unseren Standardprogramm ein breites Spektrum von dem am Markt gängigen Maschinentypen ab. Aber auch spezielle Sonderwünsche sind realisierbar. Unsere Konstruktionsabteilung hilft Ihnen gerne dabei weiter Ihre Wünsche zu realisieren. Die Verknüpfung mit den jeweiligen Maschinen wird von Fachpersonal durchgeführt. Vorhandene Maschinen / Rollenbahnen lassen sich damit auch jederzeit nachrüsten. Die Qualität und Stabilität unserer Systeme entsprechen den hohen Anforderungen im Handwerk, sowie der industriellen Fertigung. |
|
|
|
|
NC-Positioniersystem PD-200 p Horizontal
|
|
|
Das motorische Positioniersystem PD-200p sorgt dafür, dass Bearbeitungsteile an Werkzeugmaschinen an der gewünschte Bearbeitungsposition positioniert werden. Dabei spannt eine Greiferzange das Material, die NC-Steuerung positioniert den Laufwagen automatisch an den im Programm zuvor eingegebenen Positionen. Hat die Werkzeugmaschine Ihre Bearbeitung ausgeführt, erfolgt automatisch das Anfahren der nächsten Position. Durch Umschalten an der Steuerung und Schließen der Greiferzange, lässt sich das Vorschubssystem im manuellen Betrieb ebenfalls als Längenanschlag verwenden. Es können in beiden Betriebsarten Absolut- und Kettenmaße angefahren werden. Dieses System eignet sich zum Anbau an Säge-, Bohr-, Stanz-, Fräs-, Schweißmaschinen etc. wenn ein horizontaler Greifer benötigt wird. Die Verknüpfung mit den jeweiligen Maschinen wird von unserem Fachpersonal durchgeführt. Vorhandene Maschinen / Rollenbahnen lassen sich damit jederzeit nachrüsten. Vorschubskraft maximal: 200 Kg Programmierbare NC-Steuerung mit 3000 Speicherplätzen Positionierung nach Absolut- oder Kettenmaßen möglich Leicht abzulesendes LED Display für Sollmaß, Istmaß und Stückzahl (Option) Betriebsarten mit Umschalter: Pusherbetrieb und Anschlagbetrieb Laufwagen mit DC Servomotor und Encoder Laufwagen 12-fach kugelgelagert Pneumatische Anschlagsklemmung mit hoher Haltekraft Positioniergenauigkeit +/- 0,2 mm/m Stahl-Führungsschiene mit Präzisionszahnstange Stahl-Trägerprofil als Verschmutzungsschutz Anschlagarm mit Materialgreiferzange Standard Verfahrlängen: 1 m bis 6 m, maximal bis 20 m Gesamtlänge des Systems = Verfahrlänge + 1 m Links- oder Rechtsausführung erhältlich Lieferbare Optionen/Zubehör: - Verknüpfung mit Maschine (Maschine + Anschlag über eine Steuerung) - 2-Achs-Steuerung mit Motor - Abschaltung des System über Lichtschranke - Sondersteuerung mit Handscanner - Sondersteuerung mit Industriescanner - Schnittstelle RS232 + DAVE-Programm (Datenübertragung mit Excel) - Passende Rollenbahnen: RD-200, RD-250 und RD-500
|
 |
|
NC-Positioniersystem PD-1000 p Horizontal
|
|
|
Seite in Bearbeitung |
 |
|
NC-Positioniersystem PD-100 pv Vertikal
|
|
|
Seite in Bearbeitung |
|
|
NC-Positioniersystem PD-200 pv Vertikal
|
|
|
Seite in Bearbeitung |
|
|
NC-Positioniersystem BD-40 h Bohrvorschub manuell
|
|
|
Seite in Bearbeitung |
|
|
NC-Positioniersystem BD-40 e Bohrvorschub motorisch
|
|
|
Seite in Bearbeitung |
|
|
Änderungen vorbehalten. |
